7寸hmi在环保数据采集设备的应用
一、方案背景
随着市民环境意识的增强，越来越多的人开始关心所处环境质量的好坏，要求环境保护工作透明化；上级部门也需要数量大、种类多、更新快的信息。所有这一切，给环境监测部门提出了一个应引起重视的问题：如何建立起实用性强、覆盖面广、灵活性好的环保数据采集系统，满足各方面对环境监测信息的需求。

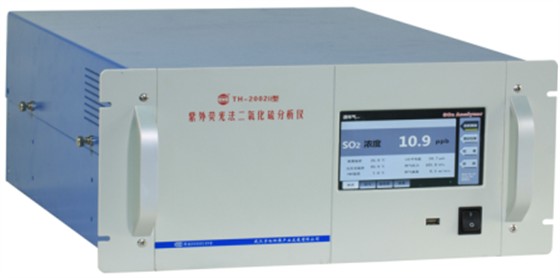

环保数据采集设备在环保数据采集系统中具有很大的作用，采集设备外接传感器，常常需要对众多的污染排放点进行实时监测，并且显示污染数据供人员观察，其中大部分监测数据还需要实时发送到管理中心的后端服务器进行处理。由于监测点分散，分布范围广，而且大多设置在环境较恶劣的地区，通过电话线传送数据往往事倍功半，所以通过GPRS无线网络进行数据传输，成为环保部门选择的通信手段之一。环保数据采集设备中嵌入的7寸hmi，具有良好的人机交互界面，内置工业级无线GPRS模块，可以实现将采集到的污染数据和告警信息进行本地显示，还能通过GPRS网络及时发送到环保监测部门服务器，实现对排污单位或个人的及时管理，可以大大提高环保部门的工作效率。
二、应用方案介绍

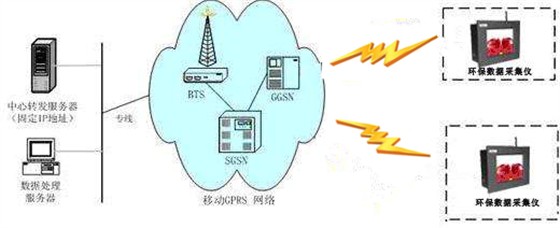

由于GPRS通信是基于IP地址的数据分组通信网络，监测中心计算机主机配置固定的IP地址，各个数据采集设备采用内置的GPRS模块和该主机进行通信，上传信息数据。
1、环保信息采集设备：
环保数据采集设备通过数据采集模块自动采集污染源信息，内置嵌入式处理器对数据进行处理、协议封装后通过GPRS模块发送到GSM网络。
2、监控中心：
服务器申请配置固定IP地址，采用省移动通信公司提供的DDN专线，与GPRS网络相连。由于DDN专线可提供较高的带宽，当环保信息采集点数量增加，中心不用扩容即可满足需求。监控中心RADIUS服务器接受到GPRS网络传来的数据后先进行AAA认证，后传送到监控中心计算机主机，通过系统软件对数据进行还原显示，并进行数据处理。
三、方案优点
各采集设备收到采集的数据，通过移动GPRS网络与监控中心相连，将数据透明传输到监控中心。各污染源数据采集设备使用移动通信公司统一的SIM卡，同时监控中心对各点进行登记，保存相关资料以便识别和维护处理。GPRS具有速度快、使用费用低的特点，其传输速度可达171.2kb/s。与有线通讯方式相比，采用GPRS无线通信方式则显得非常灵活，它具有组网灵活、扩展容易、运行费用低投，维护简单、性价比高等优点。另外，由于设备可以移动，当环保观测站和环保信息采集点搬迁时设备可随之迁移并可继续使用，可以保护用户原有投资，适合于环保采集工作的特点。监控中心运行监控系统软件，支持24小时实时在线，实现信息采集点24小时传送采集的环保信息数据。
