10.4寸HMI在纺织机械中的应用
一、方案背景
在纺织行业，HMI产品几乎使用在所有的纺织机械上，如梳棉机、粗纱机、细纱机、络筒机、高档机、染整机械等。HMI产品最重要的用途是用来设定和修改工艺参数，记录生产数据，监控生产状况和报警。HMI可以帮助工艺工程师直接变更参数，无需变更设备结构或者控制程序。化纤的前加工设备通常都是接入到控制DCS系统中，相关的功能全部在中控室的操作站上完成，如参数设置，报警，数据记录，趋势图等；现场的界面主要是按钮，指示灯等。由于功能升级的要求，化纤后加工机械上主要使用HMI作为上位机，实现工艺参数的调整，生产状态的监视，故障报警，通讯和历史数据储存等功能，同时能将工艺参数上传至控制中心。
二、应用方案介绍

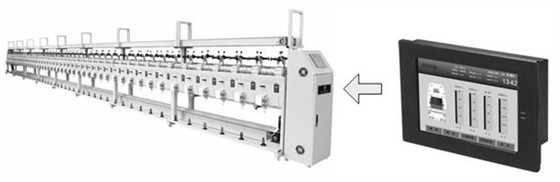

为满足纺织电控系统的升级改造，客户立项开发专用型人机控制产品；人机界面控制板主要完成系统设置、参数设置、状态查询、花型文件管理等人机交互的过程，通过内置的无线GPRS模块能实时的将设置参数发送到控制中心，供操作人员查看，同时能够接收操作人员的指令进行现场调整。
三、方案优点

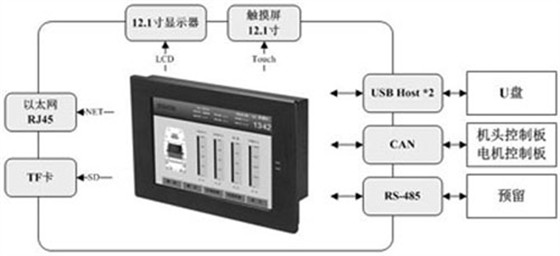

电控系统中包括人机控制板和主控板两个硬件平台：
1、人机控制板，一般采用Linux等操作系统的工控平台实现
1）、提供操作界面，完成菜单显示、指示输入等人机交互工作；
2）、通过内置GPRS模块完成花型文件的下载和更新；
3）、通过CAN总线传送花型文件和系统信息。
2、主控板，对实时性要求高，一般采用前后台系统或者是实时操作系统，主要完成对花型文件指令的解析和运动控制单元的逻辑控制。
1）、提供CAN、485或者是内部总线等通信接口，实现对伺服控制器的过程控制等；
2）、系统的状态检测，处理大量的I\O信号。
