人机界面在调速器控制方案中的应用

返回列表 来源:朗宇 查看手机网址
扫一扫!人机界面在调速器控制方案中的应用扫一扫!
浏览:- 发布日期:2018-06-16 06:15:50【

一 系统结构图

系统结构图

二 系统特点:

1. TPU功能,实现高精度测频:

测频分辨率:1微妙

测频精度: 0.001Hz

系统特点

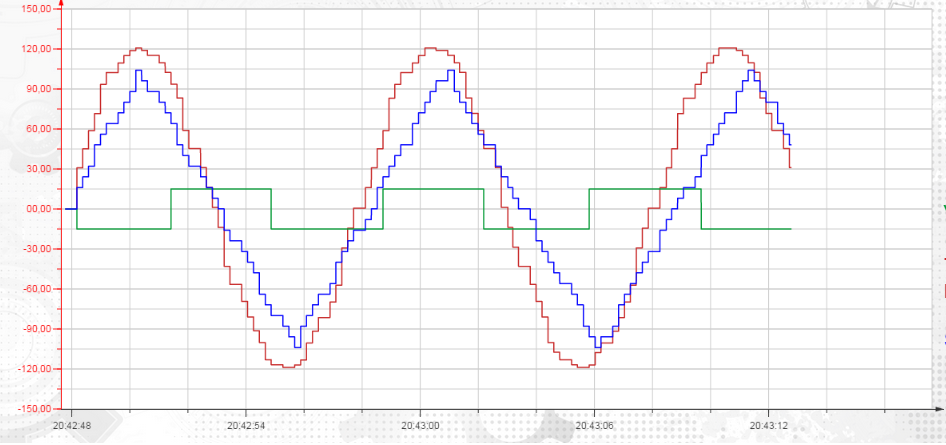

2. 精准录波:

精准录波

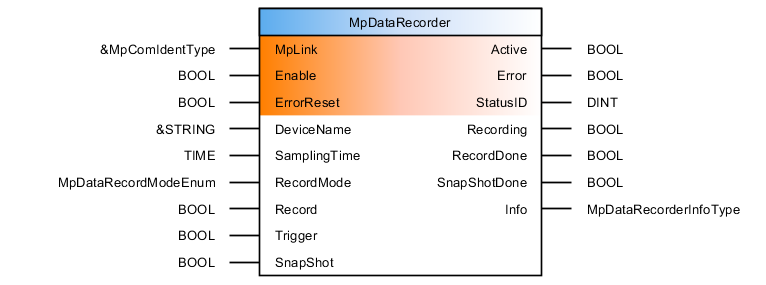

录波专用功能块:MpDataRecorder

录波采样周期:100毫秒

录波变量:客户自由定义,比如:导叶开度、实际频率、实际功率、PID给定、开度给定等

录波采样周期

录波文件保存方式:U盘,连接于PCC的CPU的USB接口

录波文件保存格式:.csv或者 .xls,当机组遇到故障时,便于维护人员进行分析

3. 总线支持:

总线支持

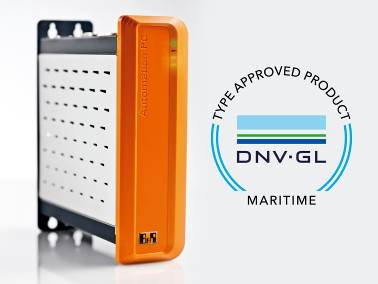

4. 振动测试

a. 在共振频率下,以4g加速度平稳、可靠地运行120分钟。

b. 针对陆地上固定应用的典型IEC测试仅仅是在整个频率范围内以1g加速度完成10次振动。

c. 振动极限可达55g。

d. IEC 60945

振动测试

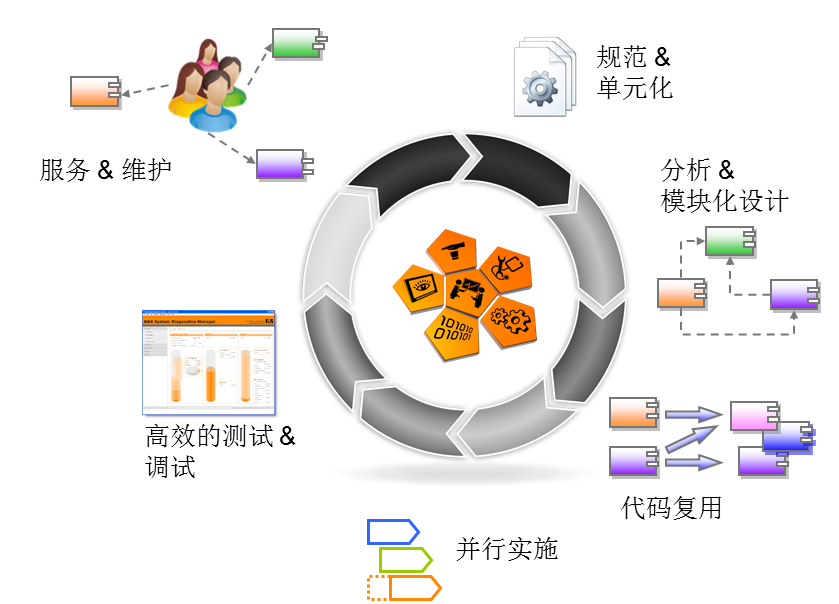

5. 编程环境:Automation Studio 4.x

可实现逻辑运算、HMI、运动控制

直接调试、仿真,无需硬件

编程环境

6. 集中数据存储,便于程序保护,可实现远程程序更新

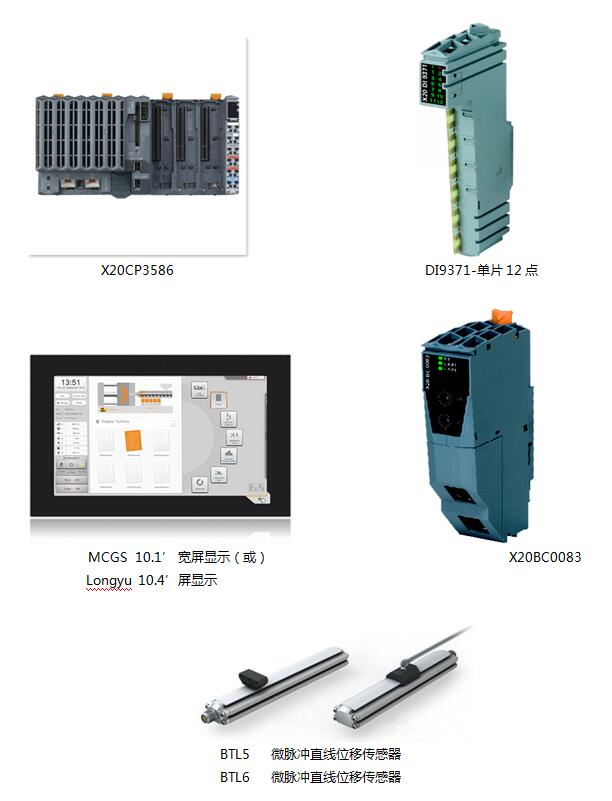

三 关键器件图片

 关键器件图片

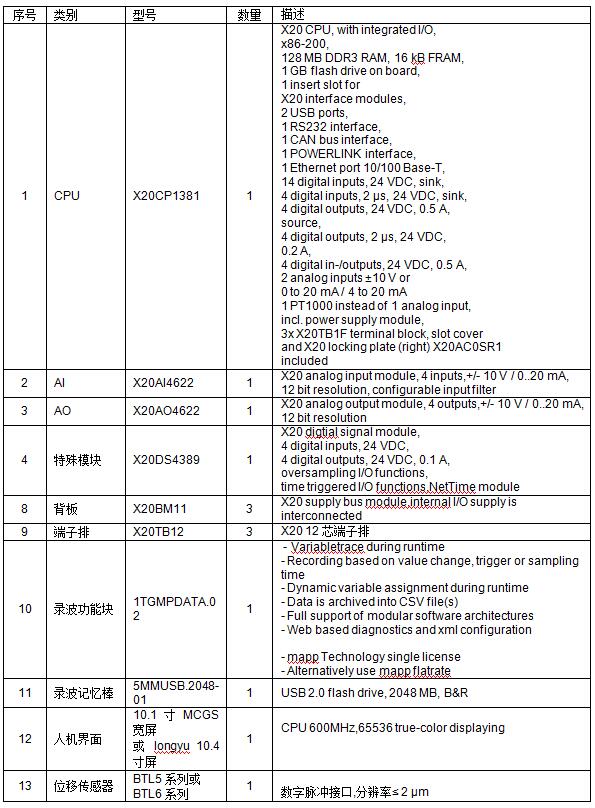

五 系统清单:

单套配置清单。(如果是双机,下面配置乘以2,即为A、B套配置清单)

系统清单
